Uso de ficheros SHP

El formato SHP (Shapefile), desarrollado por Esri, se ha consolidado como uno de los estándares más extendidos para el intercambio de información geoespacial. Su amplia adopción en administraciones públicas, organismos cartográficos y sistemas GIS lo convierte en una fuente de datos muy valiosa. Por ello, resulta especialmente útil disponer de herramientas que permitan cargar e integrar directamente esta información en el dibujo, facilitando la visualización y el uso de datos geográficos —como parcelas, infraestructuras o límites administrativos— dentro del entorno CAD.

Además, el formato SHP permite trabajar con geometría vectorial y atributos asociados, lo que posibilita consultar información adicional de cada entidad y aprovechar estos datos para análisis, gestión territorial o generación de documentación técnica.

Importar SHP

Desde la Oficina Virtual del Catastro es posible obtener diferentes conjuntos de archivos Shapefile (SHP), que pueden importarse directamente en el dibujo mediante DWGExplorer. Para ello, pulsaremos el botón Importar SHP.

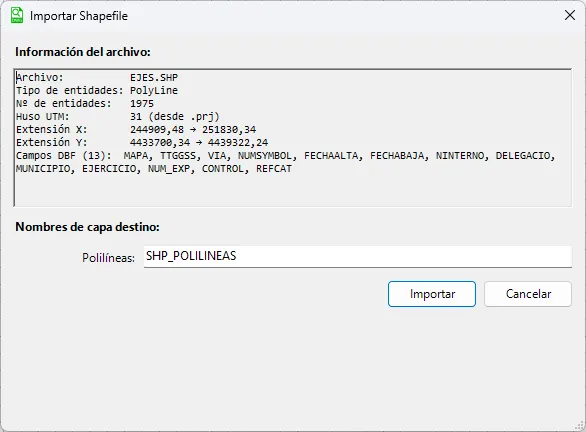

En este ejemplo vamos a cargar el fichero de ejes de calle del municipio de Benicàssim. Una vez seleccionado el archivo, el programa mostrará el siguiente cuadro de diálogo:

Antes de pulsar Importar, el programa permite modificar el nombre de la capa. Además, muestra información relevante sobre el archivo seleccionado, como el número de entidades, el tipo de geometría y otros datos de interés.

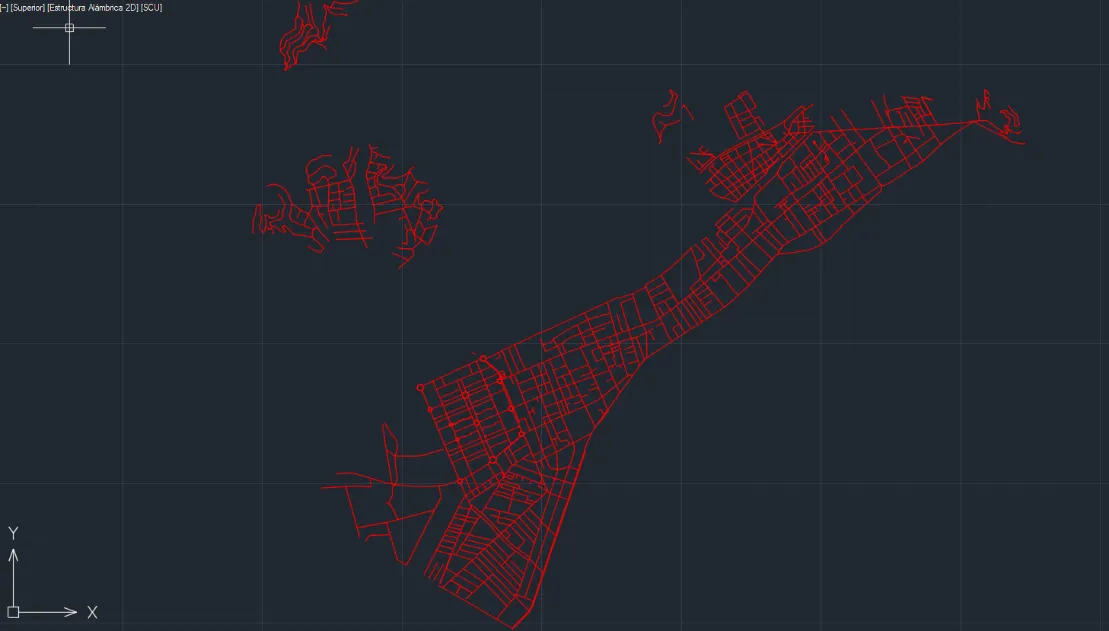

Una vez importados los ejes de calle, el programa realiza automáticamente un zoom extensión y muestra todos los elementos importados en el dibujo, tal como se puede ver en la imagen:

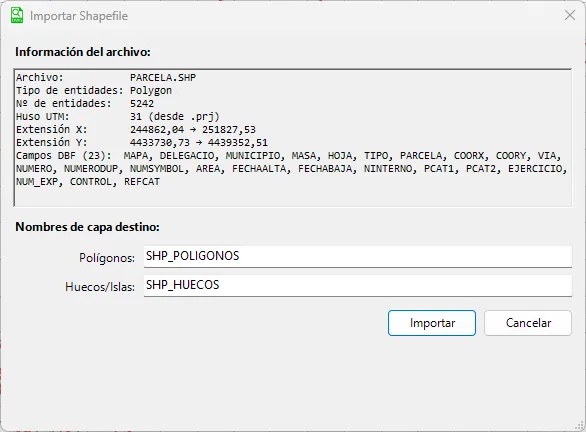

Si posteriormente importamos las parcelas:

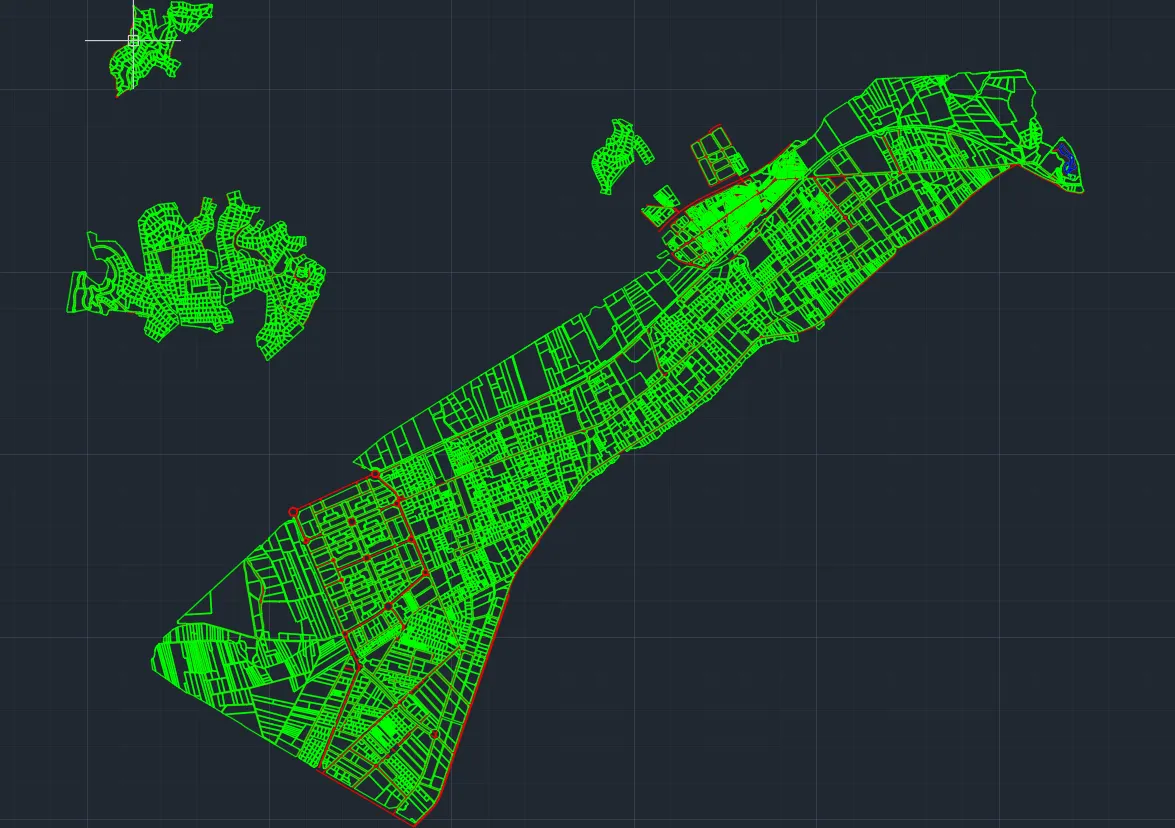

El resultado de la importación será:

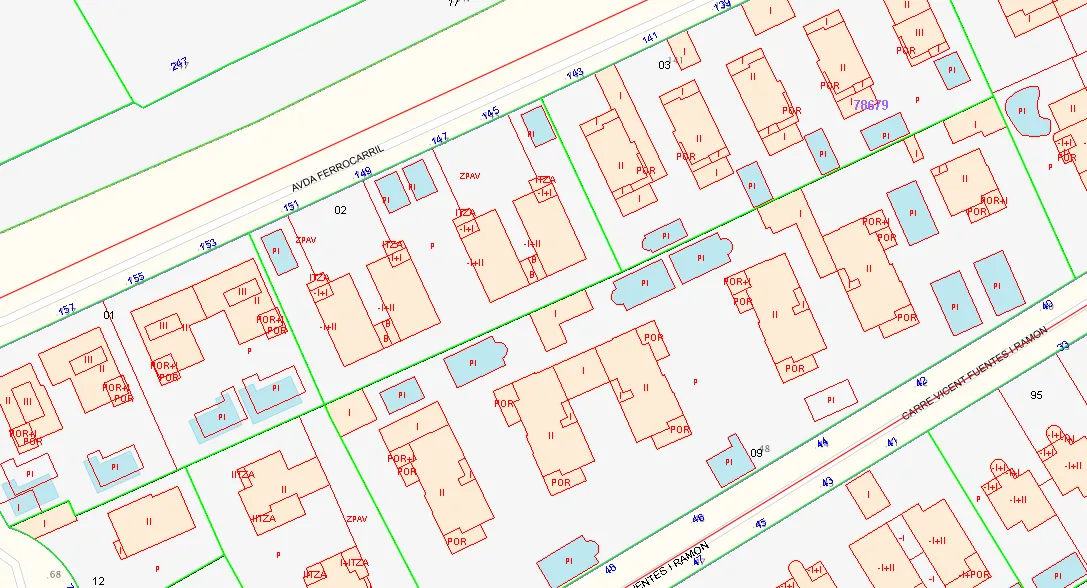

Si hacemos un zoom y activamos las capas WMS anteriores, tendremos el siguiente resultado:

Información de entidad importada

Los archivos en formato SHP también contienen información alfanumérica asociada a sus entidades. Durante el proceso de importación, DWGExplorer conserva esta información, lo que permite consultarla posteriormente sobre elementos concretos, como un eje de calle o una parcela.

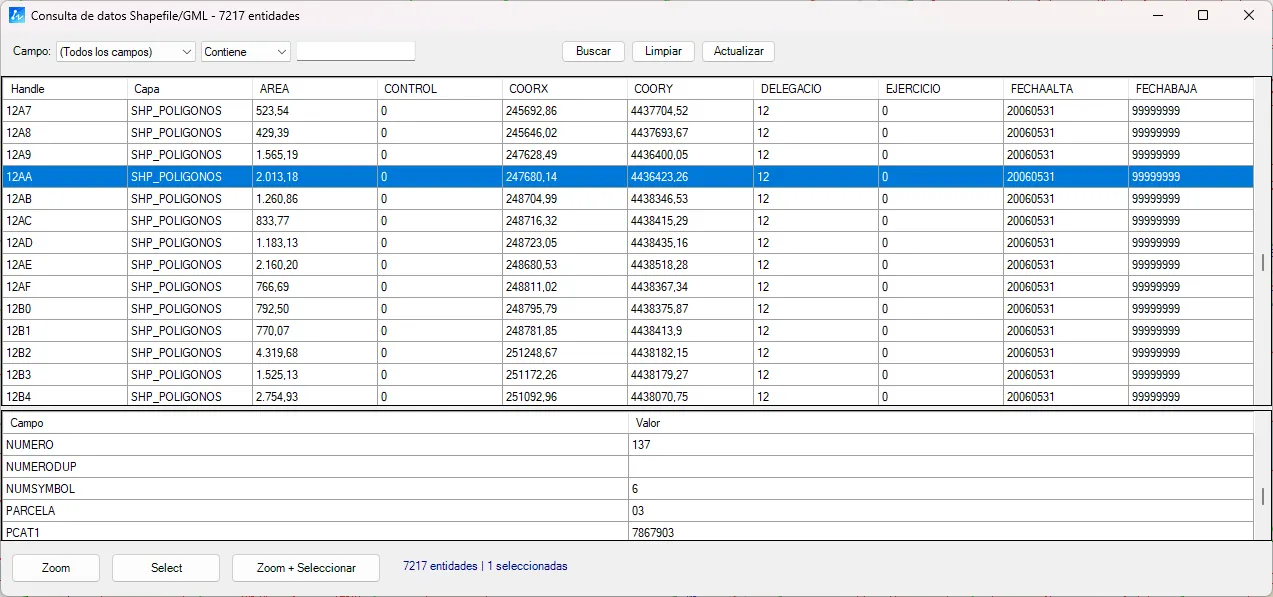

Por ejemplo, si seleccionamos una parcela recién importada, el sistema muestra la lista de entidades del dibujo y resalta la información correspondiente a la entidad seleccionada:

En esta información podemos consultar diferentes datos, como el área, la referencia catastral y otros atributos disponibles en el archivo SHP.

Consultar entidades importadas

El sistema también permite consultar entidades importadas desde el propio formulario. Con el formulario abierto, el usuario puede seleccionar una o varias entidades de la lista y aplicar un zoom automático sobre ellas en el dibujo, además de dejarlas seleccionadas.

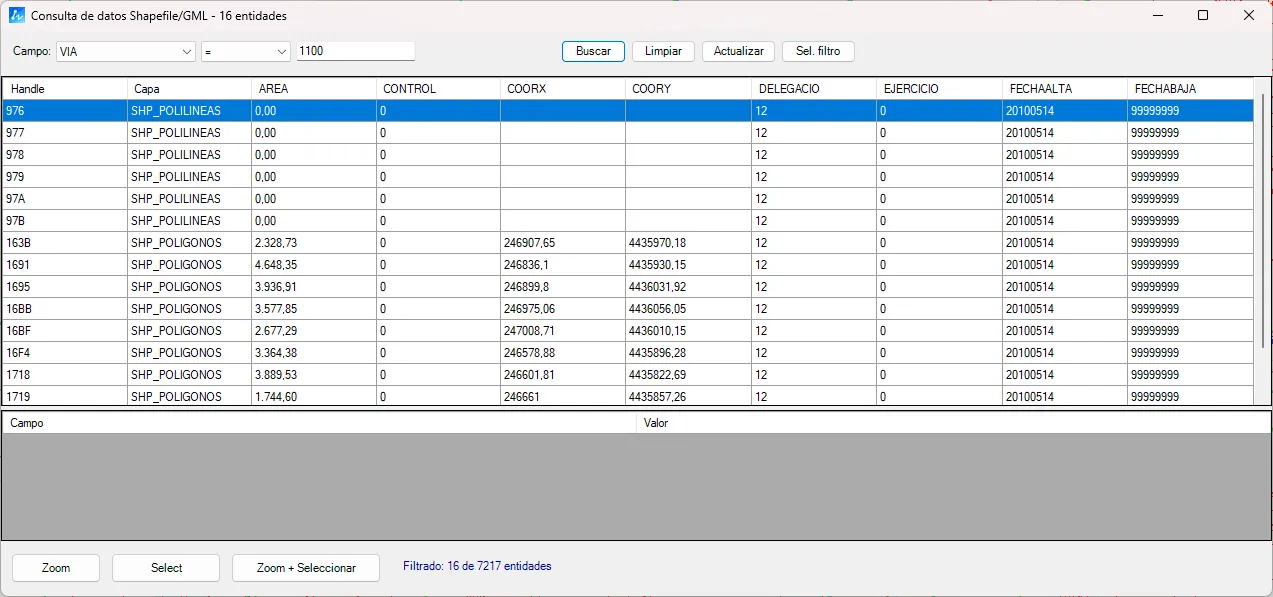

Por ejemplo, si utilizamos el filtro superior y establecemos que el campo Vía sea igual al código 1100, el sistema devuelve 16 entidades, como se muestra en la imagen:

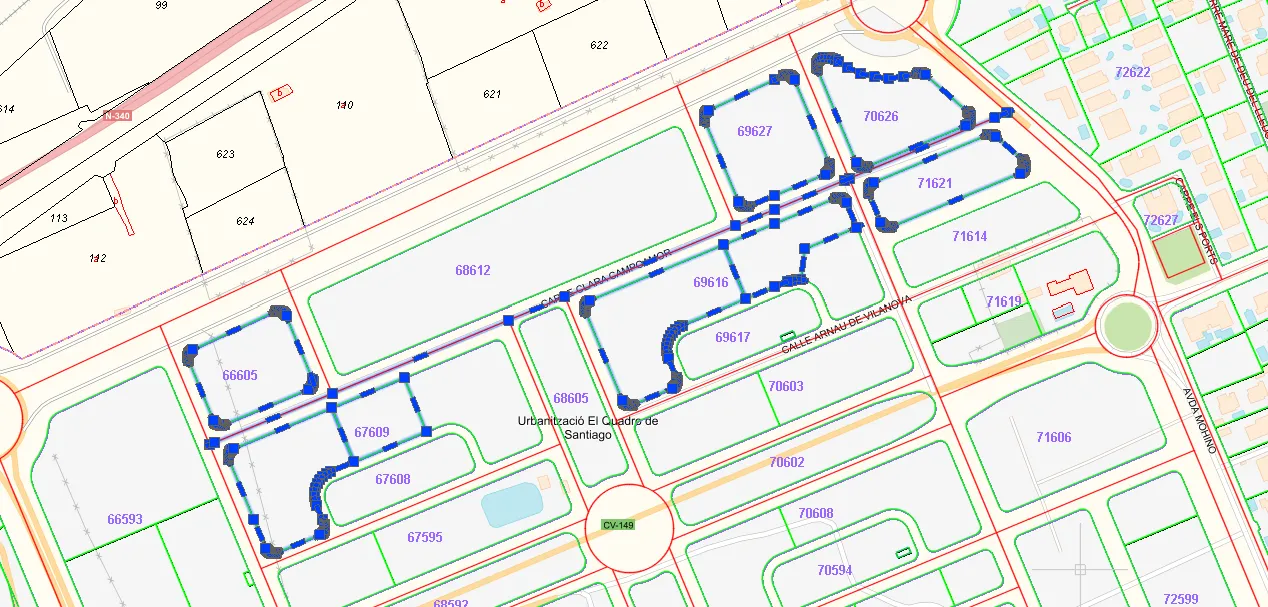

Al pulsar el botón Zoom + Seleccionar, se obtiene el siguiente resultado en el dibujo activo:
